模具鋼材在加工制造過(guò)程中很容易出現(xiàn)一些缺陷，下面小編總結(jié)了一些常見的模具鋼材缺陷術(shù)語(yǔ)及其可能產(chǎn)生原因和改善對(duì)策，大家一起來(lái)找找茬吧：

圓度

說(shuō)明：圓形截面的軋材，如圓模具鋼和圓形模具鋼管的橫截面上，各個(gè)方向上的直徑不等。

形狀（外形）不正確

說(shuō)明：軋材橫截面幾何外形歪斜，凹凸不平。如六角模具鋼的六邊不等、角模具鋼頂角大、型模具鋼扭轉(zhuǎn)等。

厚薄不均

說(shuō)明：模具鋼板(或模具鋼帶)各部位的厚度不一樣，有的兩邊厚而中間薄、有的邊部薄而中間厚、也有的頭尾差超過(guò)規(guī)定。

彎曲度

說(shuō)明：軋件在長(zhǎng)度或?qū)挾确较虿黄街保�呈曲線狀。

鐮刀彎

說(shuō)明：模具鋼板（或模具鋼帶）的長(zhǎng)度方向在水平面上向一邊彎曲。

瓢曲度

說(shuō)明：模具鋼板(或模具鋼帶)在長(zhǎng)度和寬度方向同時(shí)出現(xiàn)高低起伏的波浪現(xiàn)象，使其成為“瓢形”或“船形”。

扭轉(zhuǎn)

說(shuō)明：條形軋件沿縱軸扭成螺旋狀。

脫方、脫矩

說(shuō)明：方形、矩形截面的材料對(duì)邊不等或截面的對(duì)角線不等。

拉痕(劃道)

說(shuō)明：呈直線溝狀，肉眼可見到溝底分布于模具鋼材的局部或全長(zhǎng)。

裂紋

說(shuō)明：一般呈直線狀，有時(shí)呈Y形，多與拔制方向一致，但也有其他方向，一般開口處為銳角。

重皮(結(jié)疤)

說(shuō)明：表面呈舌狀或魚鱗片的翹起薄片：一種是與模具鋼的本體相連結(jié)，并折合到表面上不易脫落；另一種是與模具鋼的本體沒(méi)有連結(jié)，但粘合到表面易于脫落。

折疊

說(shuō)明：模具鋼材表面局部重疊，有明顯的折疊紋。

銹蝕

說(shuō)明：表面天生的鐵銹，其顏色由杏黃色到黑紅色，除銹后，嚴(yán)重的有銹蝕麻點(diǎn)。

發(fā)紋

說(shuō)明：表面發(fā)紋是深度甚淺，寬度極小的發(fā)狀細(xì)紋，一般沿軋制方向延伸形成細(xì)小紋縷。

分層

說(shuō)明：模具鋼材截面上有局部的明顯的金屬結(jié)構(gòu)分離，嚴(yán)重時(shí)則分成2～3層，層與層之間有肉眼可見的夾雜物。

氣泡

說(shuō)明：表面無(wú)規(guī)律地分布呈圓形的大大小小的凸包，其外緣比較圓滑。大部是鼓起的，也有的不鼓起而經(jīng)酸洗平整后表面發(fā)亮，其剪切斷面有分層。

麻點(diǎn)（麻面）

說(shuō)明：表面呈現(xiàn)局部的或連續(xù)的成片粗糙面，分布著外形不一、大小不同的凹坑，嚴(yán)重時(shí)有類似桔子皮狀的，比麻點(diǎn)大而深的麻斑。

氧化顏色

說(shuō)明：模具鋼板(或模具鋼帶)經(jīng)退火后在表面上呈現(xiàn)出淺黃色、深棕色、淺藍(lán)色、深藍(lán)色或亮灰色等。

輥印

說(shuō)明：表面有帶狀或片狀的周期性軋輥印，其壓印部位較亮，且沒(méi)有明顯的凸凹感覺(jué)。

疏松

說(shuō)明：模具鋼的不致密性的表現(xiàn)。切片經(jīng)過(guò)酸液腐蝕以后，擴(kuò)大成很多洞穴，根據(jù)其分布可分：一般疏松、中心疏松。

偏析

說(shuō)明：模具鋼中各部分化學(xué)成分和非金屬夾雜物不均勻分布的現(xiàn)象。根據(jù)其表現(xiàn)形式可分：樹枝狀、方框形、點(diǎn)狀偏析和反偏析等。

縮孔殘余

說(shuō)明：在橫向酸浸試片的中心部位，呈現(xiàn)不規(guī)則的空洞或裂縫�？斩椿蛄芽p中往往殘留著外來(lái)雜質(zhì)。

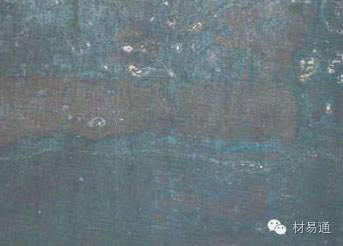

非金屬夾雜物

說(shuō)明：在橫向酸性試片上見到一些無(wú)金屬光澤，呈灰白色、米黃色和暗灰色等色彩，系模具鋼中殘留的氧化物、硫化物、硅酸鹽等。

金屬夾雜物

說(shuō)明：在橫向低倍試片上見到一些有金屬光澤與基體金屬顯然不同的金屬鹽。

過(guò)燒

說(shuō)明：觀察經(jīng)腐蝕后的顯微組織時(shí)，往往在網(wǎng)絡(luò)狀氧化物四周的基體金屬上可看到脫碳組織，其他金屬如銅及其合金則有氧化銅沿晶界呈網(wǎng)絡(luò)狀或點(diǎn)狀向試樣內(nèi)部延伸。

白點(diǎn)

說(shuō)明：它是模具鋼的內(nèi)部破裂的一種。在模具鋼件的縱向斷口上呈圓形或橢圓形的銀白色斑點(diǎn)，在經(jīng)過(guò)磨光和酸蝕以后的橫向切片上，則表現(xiàn)為細(xì)長(zhǎng)的發(fā)裂，有時(shí)呈輻射狀分布，有時(shí)則平行于變形方向或無(wú)規(guī)則地分布。

晶粒粗大

說(shuō)明：酸浸試片斷口上有強(qiáng)烈金屬光澤。

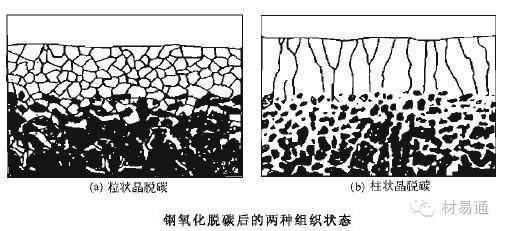

脫碳

說(shuō)明：模具鋼的表層碳分較內(nèi)層碳分降低的現(xiàn)象稱為脫碳。全脫碳層是指模具鋼的表面因脫碳而呈現(xiàn)全部為鐵素體組織部分；部分脫碳是指在全脫碳層之后到模具鋼的含碳量未減少的組織處。

來(lái)源：材易通（matlinkcn）
