4CrMnSiMoV鋼是我國(guó)研制的低合金大截面熱鍛模鋼新鋼種之一，是在 5CrMnSiMoV鋼的基礎(chǔ)上降低碳含量（約0.1%),其他合金元素Cr、Mn、Si、V完全相同。目的是提高韌度。所以它的性能比5CrMnSiMoV鋼更好。該鋼具有良好的淬透性，較高的熱強(qiáng)性、耐熱疲勞性能、耐磨性和韌度�？够鼗鹦阅芎屠錈峒庸ば阅芤嗔己�。1985年即納標(biāo)。我國(guó)另一個(gè)類似的鋼號(hào)是 5CrMnSiMoV，韌性稍低。上世紀(jì)80年代已有產(chǎn)品供應(yīng)市場(chǎng)，但至今未納標(biāo)。

國(guó)外同類型鋼號(hào)有德國(guó)的40CrMnMo7(DIN)含Si量常規(guī)。俄國(guó)的4XM∮C,但含Cr、Mo稍高，Mn、Si稍低。美國(guó)低碳的L2鋼也近似。它們共同的特點(diǎn)是不含Ni。

主要用于 5CrNiMo鋼不能滿足要求的大型錘鍛模和機(jī)鍛模。

1.化學(xué)成分

（[GB/T1299—2000(質(zhì)量分?jǐn)?shù)）（％)]

2.物理性能

3.熱加工

4.熱處理

(1)預(yù)先熱處理

圖5-26 4CrMnSiMoV鋼的等溫退火工藝

(2)淬火

（見(jiàn)圖5-27~圖5-29和表5-29)

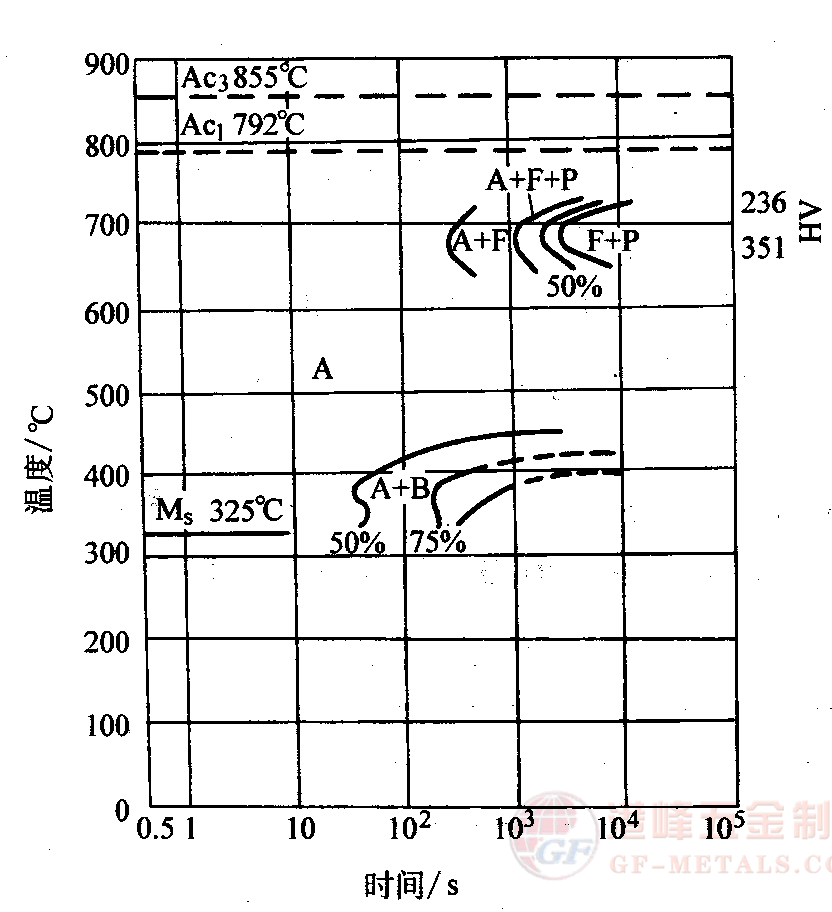

圖5-27 4CrMnSiMoV鋼的奧氏體等溫轉(zhuǎn)變圖

(奧氏體化溫度920。。，保溫20min，晶粒度8級(jí)）

圖5-28 4CrMnSiMoV鋼的奧氏體連續(xù)冷卻轉(zhuǎn)變圖

(奧氏體化溫度930℃，保溫時(shí)間15min，晶粒度8-9級(jí)）

圖5-29 4CrMnSiMoV鋼不同溫度淬火后的硬度

表5-29淬火規(guī)范

(3)回火

（見(jiàn)圖5-30~圖5-38和表5-30)

表5-30 回火規(guī)范

圖5-30 4CrMnSiMoV鋼回火溫度與硬度的關(guān)系表

圖5-31 4CrMnSiMoV鋼回火溫度（保溫2h)與室溫力學(xué)性能的關(guān)系

圖5-32 4CrMnSiMoV回火溫度（保溫2h)與沖擊韌度的關(guān)系

圖5-33 4CrMnSiMoV鋼回火溫度與斷裂韌度的關(guān)系

圖5-34 4CrMnSiMoV鋼回火后的硬度與強(qiáng)度的關(guān)系

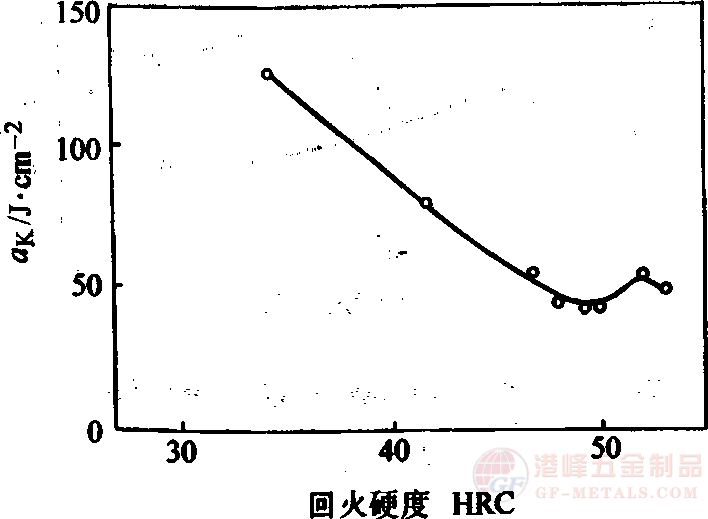

圖5-35 4CMiinSiMoV鋼回火硬度與沖擊韌度的關(guān)系

圖5-36 4CrMnSiMoV鋼的高溫力學(xué)性能

本文出自*深圳市港峰五金制品有限公司*，轉(zhuǎn)載請(qǐng)注明出處，謝謝！
