德國葛利茲GEST80是一種沉淀或時效硬化塑料模具鋼，硬度均勻大約40HRC。此模具鋼種材質組織均勻，硬度均勻，且具有極好的尺寸穩定性。GEST-80可用于制作各種光學透鏡模具。

1.德國葛利茲GEST80-VICTORY-ESR模具鋼主要特性

硬度40HRC；經時效硬化后硬度均勻；可焊接修補；比傳統塑料模具鋼(如P20)加工速度快10-20%；經深度機加工過程后也不必進行去應力處理；可施氮化處理；具有優良的拋光性能

（1）GEST80尺寸結構穩定性

GEST-80因時效處理而達至的穩定材質結構，GEST80鋼材、工件在溫度550°C以下進行任何機械加工不會扭曲變形。經EDM所產生的白層也比普通塑料模具鋼來得薄，更容易去除。

（2）GEST80硬度/抗壓強度/韌性

GEST-80模具鋼出產的使用狀態為40HRC左右。因經沉淀硬化，GEST80鋼材擁有高抗壓強度、高韌性、及高耐磨性能。當同質的工件接觸或磨擦?xí)r，GEST80會產生表面磨損，應格外注意。因此建議相對GEST80工件選擇應有10HRC的差距。
在溫度550°C以下，成型模具能保持穩定的整體耐磨性。

（3）GEST-80拋光性能

由于GEST80特殊鋼的清凈度高，材質均勻，因而拋光性能優越，可達鏡面拋光要求。注意：在拋光時應用壓力不易太大，以免造成過拋引起表面缺陷。

（4）GEST-80表面處理

GEST80含有約0.9％AI，因而可以進行氮化處理，表面硬度可達60HRC以上。此模具鋼也適于其他表面處理如鍍鈦、鉻、鎳等。

2.德國葛利茲GEST80模具鋼的焊接

德國GEST80焊接性能

焊條必須與母材化學成分相同，適合于時效處理工藝。
注意：焊接、補部位必須進行同母鋼材一致的時效處理，保溫時間為90分鐘。建議采用鍍銅的TIG或Heli-Arc焊條。欲知詳細內容，請參考下面焊接說明。如有不明事項，請向我們尋求技術支持。

德國GEST80焊接說明

• 1)工件必須清理干凈，除去污垢與油漬等。
• 2)任何缺陷都必須完全清除。
• 3)工件角頭半徑應不小于3mm。
• 4)爐里預熱以每小時10-50°C速度升溫至320-400°C（取決于模具的實際情況），保溫時間為每25mm厚度30分鐘。
• 5)燒焊（直流電）時應該使用低安培數及小直徑焊條以獲得小焊球。
• 注意：焊接過程中焊接部位溫度必須保持不低于320°C。
• 6)燒焊后，應立即進行熱處理至460－520°C，保溫時間最少為90分鐘（取決于焊縫的厚度及層數），以確保達到均勻硬度。緩慢冷卻至室溫。
• 7)每堆焊三層必須重復以上程序（項目4-6）。
• 8)以上焊接說明只在經過爐內預熱及熱處理情況下有效。

3.德國葛利茲GEST80-VICTORY-ESR模具鋼理化參數

1)GEST80-VICTORY-ESR化學成分：

2)GEST80-VICTORY-ESR物理性質：

4.德國葛利茲GEST80-VICTORY-ESR模具鋼質檢參數

1)超聲檢驗：ASTMA388-FBHmax.3mm(1/8inch)或者
SEP1921–testgroup3–classE,e或者按客戶要求

2)純凈度：按照ASTME45方法A，A硫化物、B氧化物、C硅酸鹽≤1.0；D球狀氧化物≤2
或者DIN50602–K1≤10
或者按客戶要求

3)德國GEST80-VICTORY-ESR出廠狀態：時效硬化至大約40HRC

4)德國GEST80-VICTORY-ESR鋼材組織：

5.德國葛利茲GEST80-VICTORY-ESR熱處理

1)GEST80-VICTORY-ESR熱處理溫度

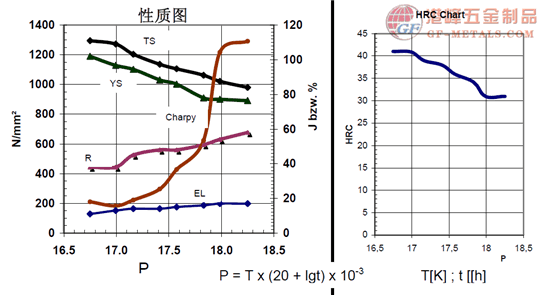

GEST80-VICTORY-ESR回火圖：

3)GEST80-VICTORY-ESRCCT圖：

6.葛利茲GEST80-VICTORY-ESR規格

德國葛利茲模具鋼：W.1.2311、W.1.2312、W.1.2738、W.1.2739、XPM-ESR、W.1.2316V-mod、W.1.2083V-mod、CPM40-ESR、CPM50-ESR、CRMHP、GEST80、W.1.2767、W.1.2711、W.1.2714、W.1.2347、W.1.2085、W.1.2343V、W.1.2344V、W.1.2510、W.1.2367V、EX1、EX2（在庫：圓料/中厚板）
