這一組鋼是在3Cr2Mo(P20)的基礎(chǔ)上發(fā)展起來的一系列P20改進(jìn)型鋼號，有的是添加某一元素，或者是增加某一元素的含量，或者是改進(jìn)冶煉加工，有的則兼而有之�？傊�在品質(zhì)上有較犬改進(jìn)，使之填補(bǔ)P20類型鋼的不足，滿足P20類型鋼達(dá)不到要求的場合。雖然這一系列鋼大同小異，但世界各模具鋼廠商都有各自特色的品牌產(chǎn)品和牌號。目前在中國模具材料市場上出現(xiàn)的鋼號除上述中國標(biāo)準(zhǔn)鋼號外還有P20+NL瑞典的718、718HH(ASSAB)、PX4、PX5(日本大同特鋼)，1.2711、1.2738、1.2312、GS-318(德國蒂森)，奧地利的M238ECOPLUS(百祿公司)、CS718(中國長城特鋼)、SWP20(上海五鋼公司)等，因此除了不能用于有耐蝕性要求的塑料模具零件外，目前是應(yīng)用最廣泛的通用型塑料模具鋼的典型鋼號。通常被稱作“高級”塑料模具鋼，新研制的新鋼種往往以它作為對比的標(biāo)準(zhǔn)。

這一系列鋼均可經(jīng)滲氮處理進(jìn)一步改善表面性能。

這一系列鋼的用途與P20類型鋼相同，但由于淬透性更好，性能更優(yōu)越，可以制作尺寸大的、高檔次的塑料模具成形零件。

隨著塑料模具的發(fā)展，會有更多更好更新的改進(jìn)型鋼號出現(xiàn)，我國的B30H即為一例。

1•化學(xué)成分

2.物理性能

(見表4-18-表4-20)

表4-18  臨界溫度

表4-19  彈性模量

表4-20  熱導(dǎo)率

密度g/cm3:7.8。

線膨脹系數(shù)X10-6℃(在20-200℃):12.7。

比熱容(20℃)，J/(kg.K):460。

3.熱加工

4.熱處理

(1)預(yù)先熱處理

圖4-18a)  SM3CrNi1Mo鋼的低溫退火工藝/圖4-18b)SM3CrNi1Mo鋼等溫退火工藝

(2)淬火

圖4-19a)  SM3Cr2Ni1Mo鋼的奧氏體連續(xù)冷卻轉(zhuǎn)變圖

試驗(yàn)用鋼成分(質(zhì)量分?jǐn)?shù))(％):C0.39，01.94，Ni1.00，Mn1.32，Mo0.35，S10.56，P0.0K)，S0.005;原始狀態(tài)：調(diào)質(zhì)處理，奧氏體化：880℃5min

圖4-19b)  3Cr2NiMnMo鋼的過冷奧氏體連續(xù)冷卻轉(zhuǎn)變圖

 鋼的成分(質(zhì)量分?jǐn)?shù))C0.30%、S10.40%、Mn0.89%、S0.002%、P0.015%、Cr1.90%、Ni1.30%、Mo0.34%

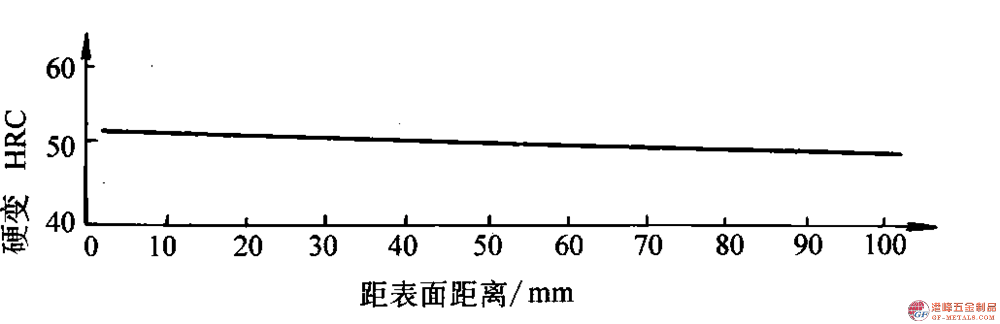

圖4-20  SM3Cr2Ni1Mo鋼的淬透性曲線

圖4-21 SM3Cr2Ni1Mo鋼的淬火溫度對硬度的影響

表4-22淬火規(guī)范

(3)回火

(見圖4-22、圖4-23和表4-23)

圖4-22_回火溫度對718鋼硬度和沖擊韌度的影響

圖4-23回火溫度對鋼的強(qiáng)度和塑性的影響

表4-23回火規(guī)范
