5CrNiMnMoVSCa(縮寫5NiSCa)是含S、Ca復合型易切削預硬化型塑料模具鋼。該鋼經淬火回火(預硬化處理)后硬度在35-45HRC時，具有較好的可加工性。因此通常以預硬化狀態供應，即保證了模具的使用性能，又避免模具在制造過程中因熱處理而帶來麻煩，可以縮短生產周期和降低成本。該鋼淬透性高，強韌性和鏡面拋光性好，有良好的滲氮工藝性，滲氮后基體性能變化不大，但表面耐磨性大大提高，耐蝕性也有所改善。該鋼尚未納標，國外也未見有同類型鋼號。國內另有一類似的試驗鋼號5CrNiMnMoVS，代號SM1，化學成分上的主要差別焉提高了C、Cr、Ni、Mii的含量，化學成分(質量分?jǐn)?shù)，％)C0.55-0.70，Mn1.00-1.50，Cr1.00-1.50，Ni1.20-2.00，Mo≤1.00，V≤1.00，Si<0.40，P≤0.030，S≤0.20。Ni可增加韌度，Mn可與S配合，形成易切削相MnS。單純S易切削鋼，有各向異性的缺點，橫向性能與向性能差異較大，不及S、Ca復合型的易切削鋼。

另有一種低碳的同類型鋼號4CrNiMnMoVSCa(縮寫4NiSCa)，沒有被推廣。

5CrNiMnMoVSCa或SM1已在家電、電腦行業的塑料制品中應用。

1.化學成分

注：成分均指質量分?jǐn)?shù)(％)。

2.物理性能

表4-25臨界溫度

表4-26線膨脹系數

SM1密度g/cm3:7.820。

彈性模量凡Mpa:21440。

熱導率W/(m*K)(400-600℃):26.38。

3.熱加工

4.熱處理

(1)預先熱處理

(見圖4-24、圖4-25和表4-28)

圖4-24  鍛造后退火工藝

圖4-25  5CrNiMnMoVSCa鋼的鍛后等溫退火工藝

表4-28  碳化物相分析

(2)淬火

(見圖4-26、圖4-27和表4-29-表4-35)

圖4-26  5CrNiMnMoVSCa奧氏體等溫轉變圖

(原始狀態：退火；奧氏體化：880t：，10min;晶粒度11級)

圖4-27  5CrNiMnMoVSCa奧氏體連續冷卻轉變圖

(狀態同圖4-26)

表4-29  不同淬火溫度下加熱系數對硬度(HRC)的影響(鹽浴爐加熱)

表4-30  淬透性試驗(模p)結果

表4-31  淬火溫度對鋼晶粒度的影響

表4-32  淬火溫度對鋼淬火變形的影響

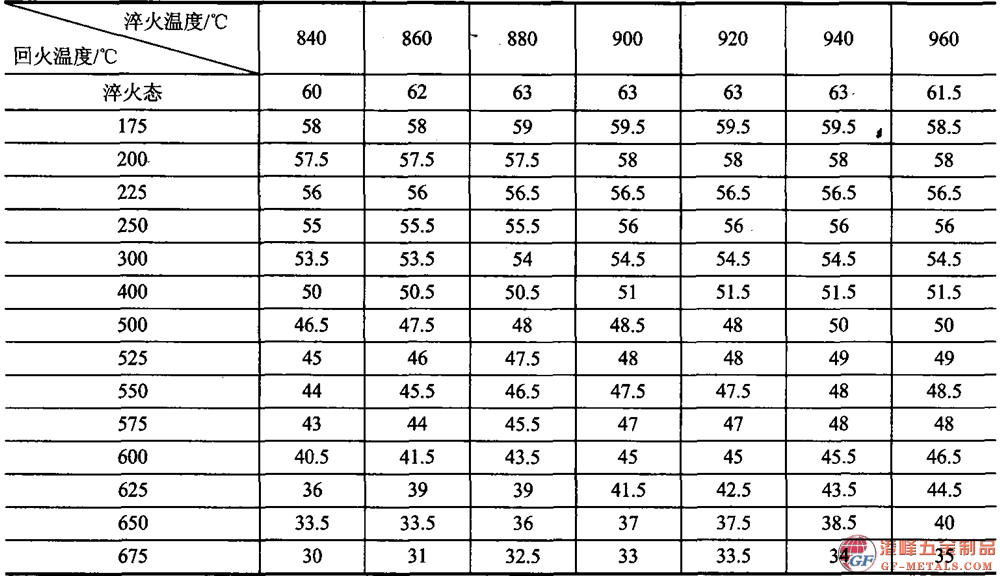

表4-33  熱處理工藝對硬度(HRC)的影響

表4-34  淬火、回火溫度對鋼的強度塑性及韌性的影響

表4-35  淬火規范

(3)回火

(見表4-36-表4-41)

表4-36回火溫度對鋼強度、塑性及韌度的影響(淬火溫度880℃)

表4-37鋼的車削性能試驗

表4-38鋼的銑削性能試驗

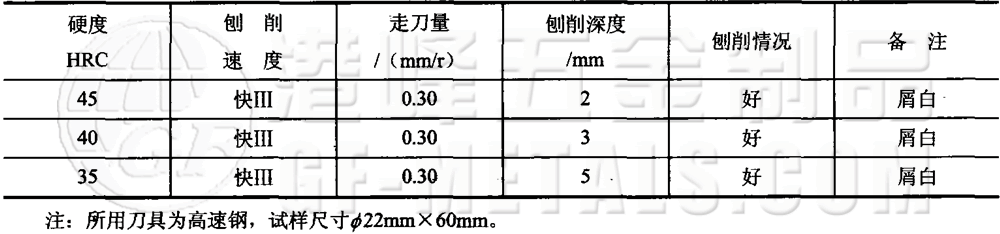

表4-39鋼的刨削性能試驗

表4-40鋼的模鉗加工性試驗
