8Cr2MnWMoVS鋼(縮寫8Cr2S或8CrMn)是塑料模具和冷作模具兼用的易切削預硬化型新鋼種。由于含碳量較高，與普通塑料模具鋼比較耐磨性很好。含S量和含Mn量有合適的配比，所以S對鋼的性能的不良影響不大。多元合金化又保證了具有良好的淬透性、細晶粒。該鋼可以滲氮(包括離子滲氮和氮碳共滲)，提高耐磨性和防銹能力，拋光后有光亮、

在中國模具鋼材市場上，未見有同類型鋼號。

該鋼用用于熱固性、熱塑性增強塑料制品的模具成形零件、冷沖模具的工

作零件。

1.化學成分

[GB/T1299—2000(質(zhì)量分數(shù)）(％)丨

2.物理性能

3.熱加工

4.熱處理

(1)預先熱處理

(見圖4-29和圖4-30)

圖4-29  8Cr2MnWMoVS鋼的鍛后退火工藝

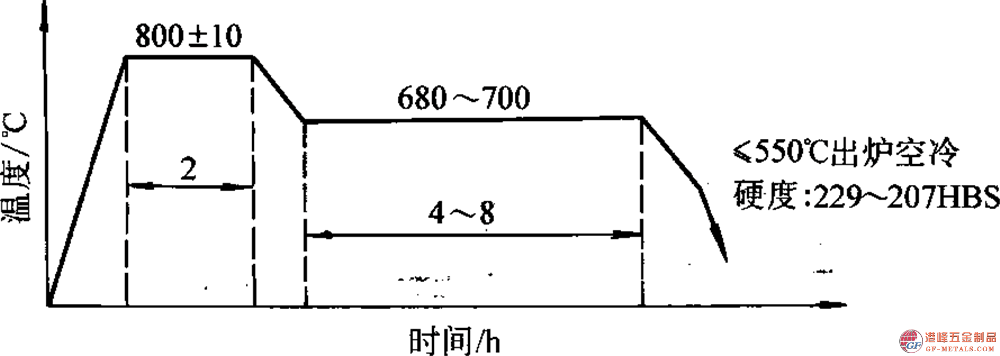

圖4-30  8Cr2iVfaWMoVS鋼的鍛后等溫退火工藝

(2)淬火

(見圖4-31-圖4-33和表4-45-表4-49)

圖4-31   8Cr2MnWMoVS鋼的奧氏體等溫轉(zhuǎn)變圖試驗用鋼成分

(質(zhì)量分數(shù)）(％):C0.79，Cr2.35，，Mo1.39，W0.75，M00.66，V0.21，S0.098，S10.23，N10.06，Cu0.07，P0.019;奧氏體化：870℃，15min

圖4-32  8Cr2MnWMoVS鋼空淬后圓柱形試件中段截面硬度分布(880℃空冷)

圖4-33  8Cr2MnWMoVS鋼淬火溫度與抗壓屈服強度的關(guān)系

表4-45  鹽浴爐加熱的加熱系數(shù)與淬火后硬度的關(guān)系

表4-46  不同淬火溫度和不同冷卻方式淬火后的硬度

表4-47  8Cr2MnWMoVS鋼的抗壓屈服強度與淬火溫度的關(guān)系

表4-48  8Cr2MnWMoVS鋼扭轉(zhuǎn)性能與淬火溫度的關(guān)系

表4-49  淬火規(guī)范

(3)回火

(見圖4-34和圖4-35及表4-50-表4-53)

圖4-34  回火溫度與硬度關(guān)系

1一880SC空冷  2—860℃空冷

圖4-35  鋼的力學性能(880¾淬火)

表4-50  8Cr2MnWMoVS鋼的抗彎性能與熱處理工藝的關(guān)系

表4-51  8Gr2MnWMoVS鋼(抗壓屈服強度）與回火溫度的關(guān)系

表4-52  8Gr2MnWMoVS鋼扭轉(zhuǎn)性能和回火溫度的關(guān)系

表4-53  回火規(guī)范
